Multi 76/78

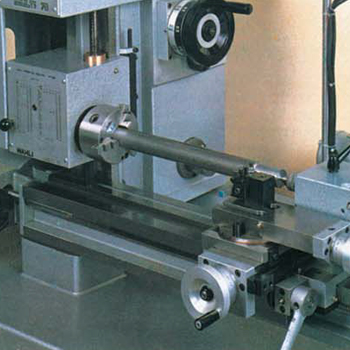

Die MULTl 78 ist eine kleine Mehrzweck-Präzisions-Werkzeugmaschine mit 3 Achsen. Sie besteht aus einem Hohlprofil- Bett und einer vertikalen Kolonne gleicher Bauweise. Diese Kolonne ermöglicht die vertikale Verschiebung des Spindelstockes. Mit Hilfe der Leitspindel wird der Längsschlitten, auf dem der Querschlitten montiert ist, verschoben. Das Spiel wird in den drei Achsen durch konische Keile aufgehoben.
Der Antrieb geschieht durch einen Variator und ein Reduktionsgetriebe. Dies ermöglicht ein bequemes und schnelles Einstellen der stufenlosen Drehzahlen, ohne Reduktionsgetriebe zwischen 300 und 3000 min-1, mit Reduktionsgetriebe zwischen 50 und 500 min-1. Die Wechselräder für den Vorschub und zum Gewindeschneiden befinden sich in einem geschlossenen Gehäuse mit Ölbad.
Die MULTI 78 bietet folgende Vorteile:
Moderne und starre Konstruktion - Große Präzision - Hauptspindel mit vorgespannten, mit Dauerschmierung versehenen Schrägkugellagern ausgerüstet - Antrieb der Leitspindel auf dem ganzen vertikalen Verstellweg mit der Hauptspindel synchronisiert - Wechselräder und alle Führungen gehärtet und geschliffen - Einfache und schnelle Handhabung - Kurze Umrüstzeit - Minimaler Unterhalt - usw.
Die MULTI 78 ist auf jedem Gebiet der Mechanik ideal und ermöglicht alle laufenden Operationen wie Drehen, Gewindeschneiden, Gewindebohren, Zentrieren, Bohren, Ausreiben, Fräsen, Teilarbeiten, Innen- und Außenschleifen, usw. für Einzel- oder Serienfabrikation.
La qualité et la grande variété d’accessoires disponibles destinent les machines Multi à tous les ateliers de mécanique, de réparation et d’outillage, laboratoires de recherche, écoles techniques et professionnelles, artisans, etc. Partout où des pièces en métal, matière synthétique, bois, etc. doivent être usinées de manière rapide, précise et rationnelle, les Multi apportent une solution élégante tout en économisant la précieuse surface du sol dans les ateliers.
Profil des Maschinenbettes
Patent angemeldet
Wechselräder zum Gewindeschneiden
und für den automatischen Vorschub
Multi 78
Zubehör Schlitten
76–24.000

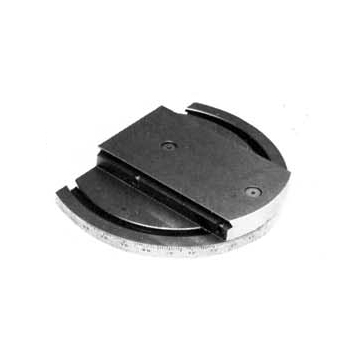

Schwenkbarer Schlitten
76–24.000
6,100 kg
76–28.000

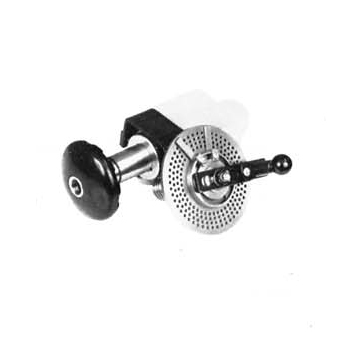

Teilvorrichtung mit Teilscheibe für 24 Schaltungen
76–28.000
8,200 kg

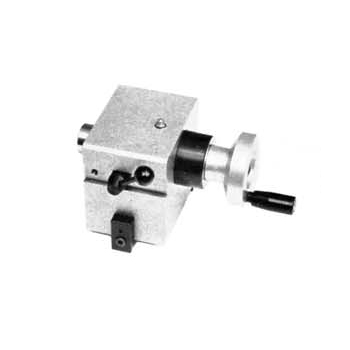

76–29.000
Reistock für Teilvorrichtung
76–29.000
7,100 kg

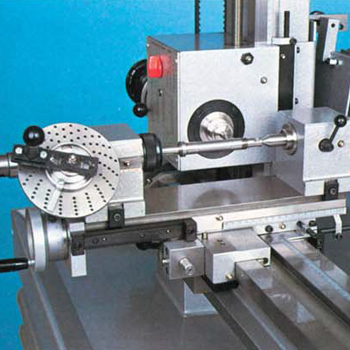

76–28.100
Teilvorrichtung mit Verhältnis 1:40, mit 4 Lochscheiben (wird auf Art. 76–28.000 montiert)
76–28.100
8,300 kg
76–25.000

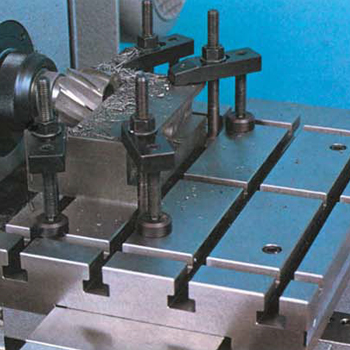

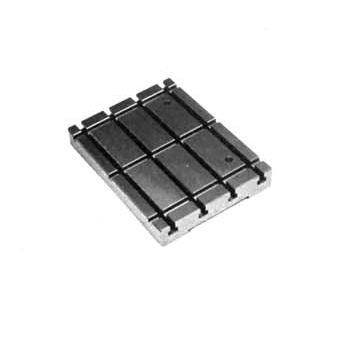

Aufspanntish, nützliche Fläche 250x190mm
76–25.000
9,900 kg
76–25.200

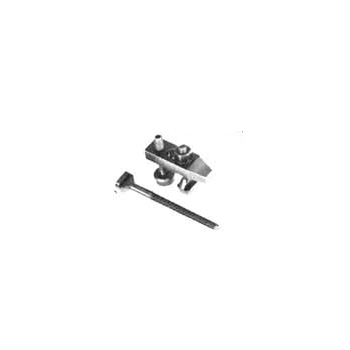

Spannbride für T- Nuten 16 mm
76–25.200
0,200 kg
Satz von 4 Art. 76-25.200
76–26.000

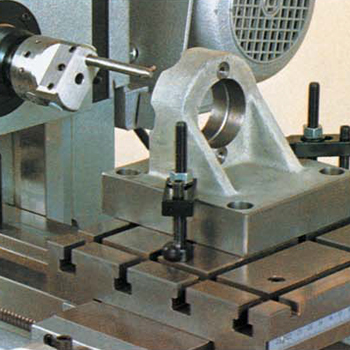

Aufspannwinkel, nützliche Fläche 150x150 mm
76–26.000
8,800 kg
76–30.000 + 76–30.100

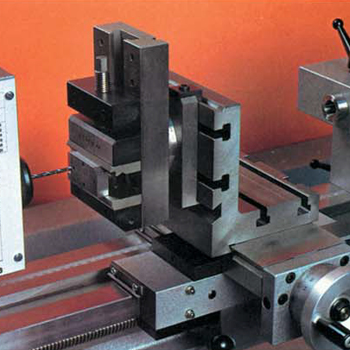

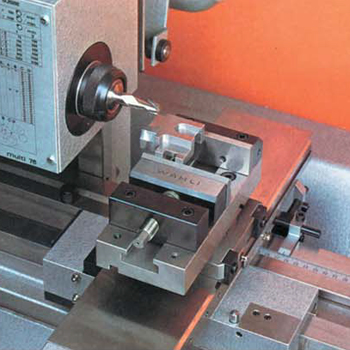

Schraubstock umfassed Art:

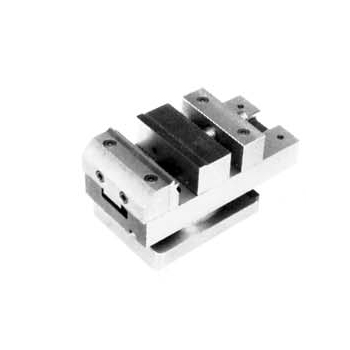

76–30.000 Schraubstock, Backenbreite 85 mm, Spannweite und max. 80 mm
und 76–30.100 Schwenkbarer Support für Schraubstock
76–30.000 + 76–30.100
6,150 kg
76–27.000
Schwenkbare Auflage 180 Grad
76–27.000
8,200 kg
76–44.000

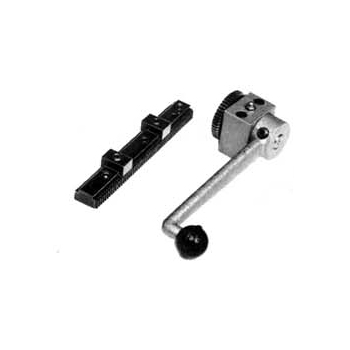

Hebelsteuerung des Querschlittens
76–44.000
1,350 kg

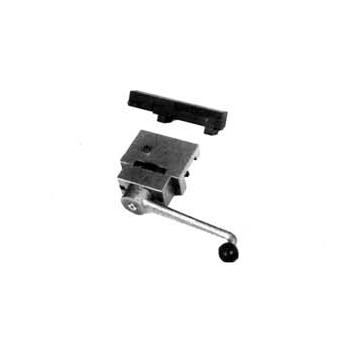

76–22.000
Hebelsteuerung des Längsschlittens
76–22.000
3,150 kg

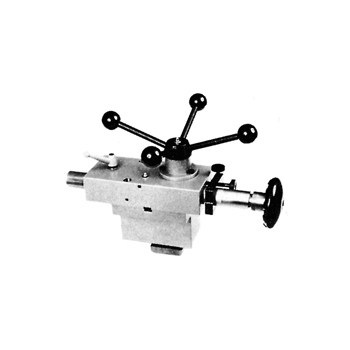

76–38.000

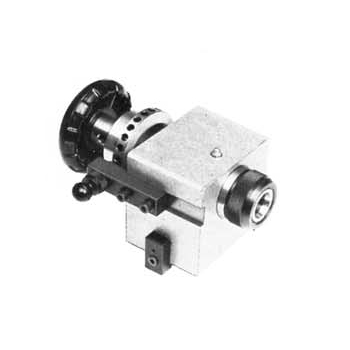

Reistock mit Kreuzgriff (für Spannzange W–20)
76–38.000
18,700 kg

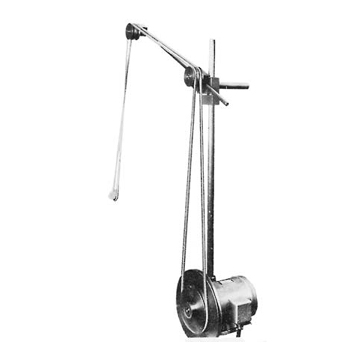

76–40.000
Antrieb für Schleifapparat durch unabhängigen Motor
76–40.400
2 kg
76–40.000
Diamanthalte–Support
76–40.000
18,200 kg

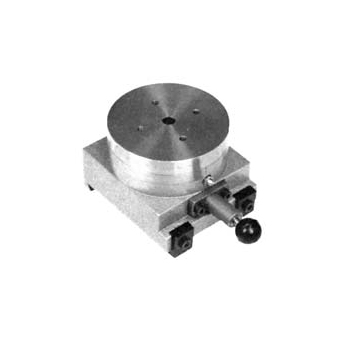

76–37.000
Drehtisch ∅ 100 mm, mit auswechselbaren Scheiben, geliefert mit Teilscheibe für 24 Schaltungen
76–37.000
4,600 kg
76–37.150

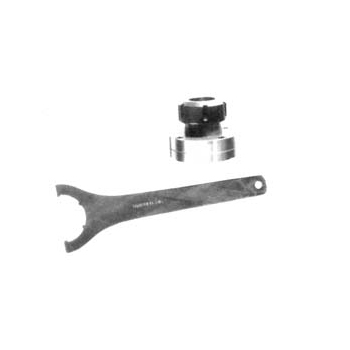

Spannzangen–halter, Spann–∅ 3–26mm, für Spannzangen ESX 40 (zur Montage auf Drehtisch 76–37.000, geliefert mit Hakenschlüssel) Two–tapers
76–37.150
2,200 kg

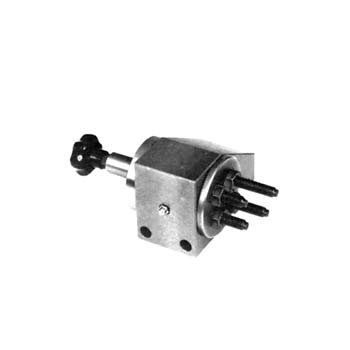

76–45.000
Revolveranschlag mit 4 einstellbaren Anschlägen für den Längsschlitten
76–45.000
3,600 kg
76–46.005

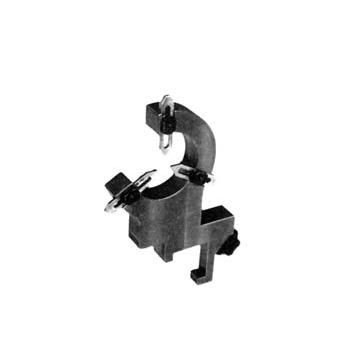

Feste Lünette
76–46.005
2,800 kg
76–39.000

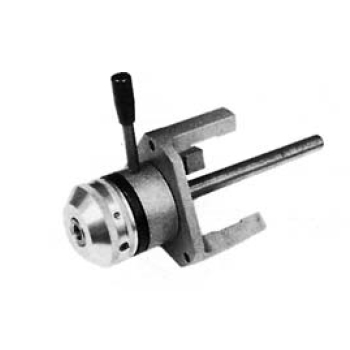

Schnellspannvorrichtung
76–39.000
5 kg

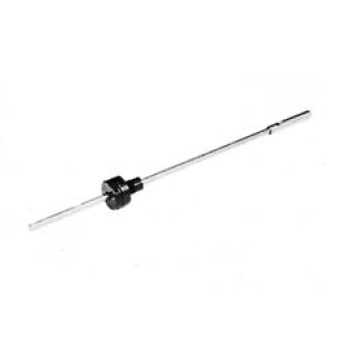

76–42.000

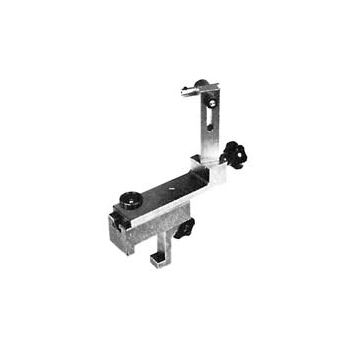

Einstellbarer Anschlag für Spindelstock
76–42.000
0,400 kg
76–21.200

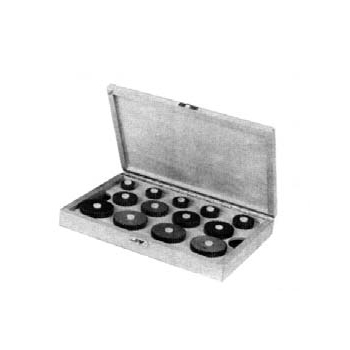

Satz Wechselräder für Gewindeschneid und Vorschlubvorrichtung, 18 Stück, mit Holzetui
76–21.200
2,400 kg
76–21.300

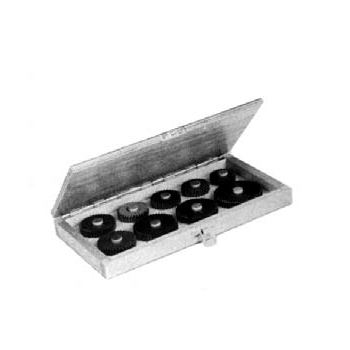

Satz zusätzlicher Zahnräder für Whitworth– Gewinde, 9 Stück, mit Holzetui
76–21.300
0,950 kg
